Гидрораспределители

Гидрораспределитель - устройство, предназначенное для изменения направления движения потоков жидкости в гидравлических линиях согласно управляющему сигналу.

Управляющими могут быть электрические, пневматические, гидравлические сигналы, механическое или ручное воздействие. В результате действия управляющего сигнала в распределителе перемещается запорно-регулирующий элемент, соединяя между собой одни каналы и разъединяя другие, таким образом изменяется направление движения жидкости.

Чаще всего гидрораспределитель применяют для управления гидроцилиндром. В одном положении гидрораспределитель соединяет линию нагнетания насоса с поршневой полостью гидроцилиндра, а штоковую полость - с баком, шток цилиндра выдвигается. В другом положении жидкость от насоса поступает в штоковую полость, а поршневая полость гидроцилиндра соединяется со сливом, шток втягивается.

Виды гидрораспределителей

По типу запорно-регулирующего элемента различают распределители крановые, клапанные и золотниковые гидрораспределители, наибольшее распространение получили золотниковые распределители, в которых управление потоками жидкости осуществляется с помощью цилиндрического золотника, обеспечивающего возможность реализации множества схем управления, хорошую герметичность.

В зависимости от количества линий, между которыми распределяются потоки выделяют следующие типы распределителей:

• двухлинейные - применяются для перекрытия одной из линий;
• трехлинейные - применяются для управления гидроцилиндрами одностороннего действия и не реверсивными гидромоторами;
• четырехлинейные - применяются для управления гидроцилиндрами двухстороннего действия и реверсивными гидромоторами.

По способу управления, различают:

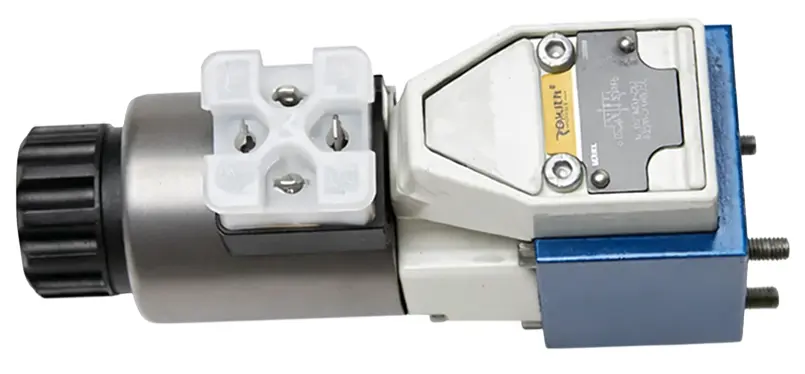

• электромагнитные распределители - управление золотника осуществляется с помощью электромагнита;
• ручные гидрораспределители - золотник переключается вручную, с помощью рычага или кнопки;
• распределители с механическим управлением - золотник в таких распределителях переключается механически, например с помощью роликового толкателя;
• распределители с гидравлическим управлением - управляющее воздействие на золотник оказывает жидкость;
• распределители с пневматическим управлением - для управления используется сжатый воздух.

Способы управления могут комбинироваться, например гидрораспределитель может быть с электрогидравлическим управлением.

В зависимости от количества золотников, установленных в корпусе, распределители могут быть однозолотниковыми и многозолотниковыми.

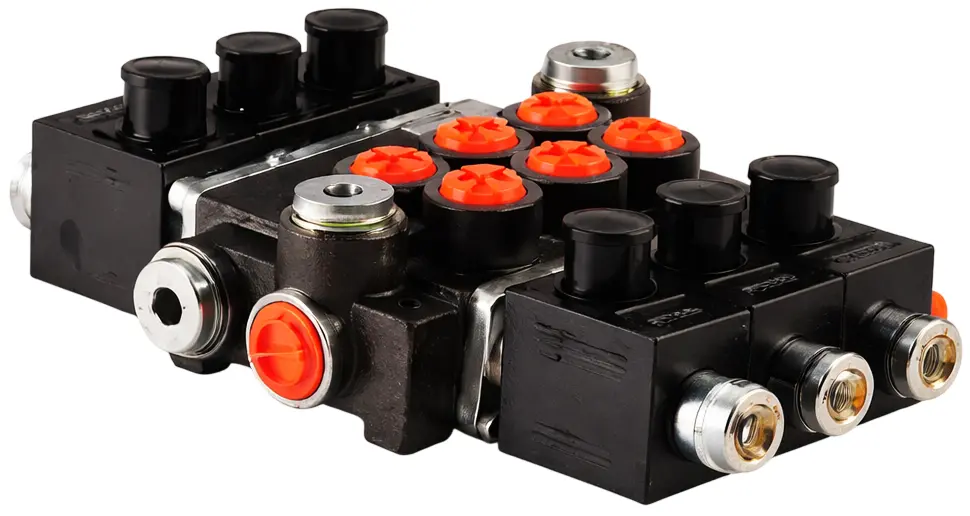

Секционные и моноблочные гидрораспределители

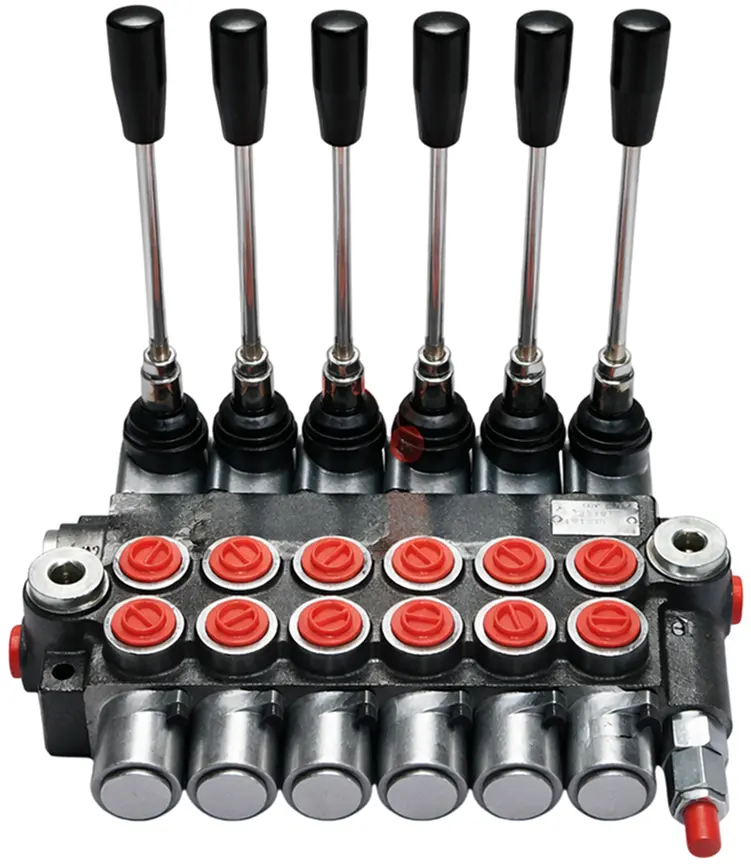

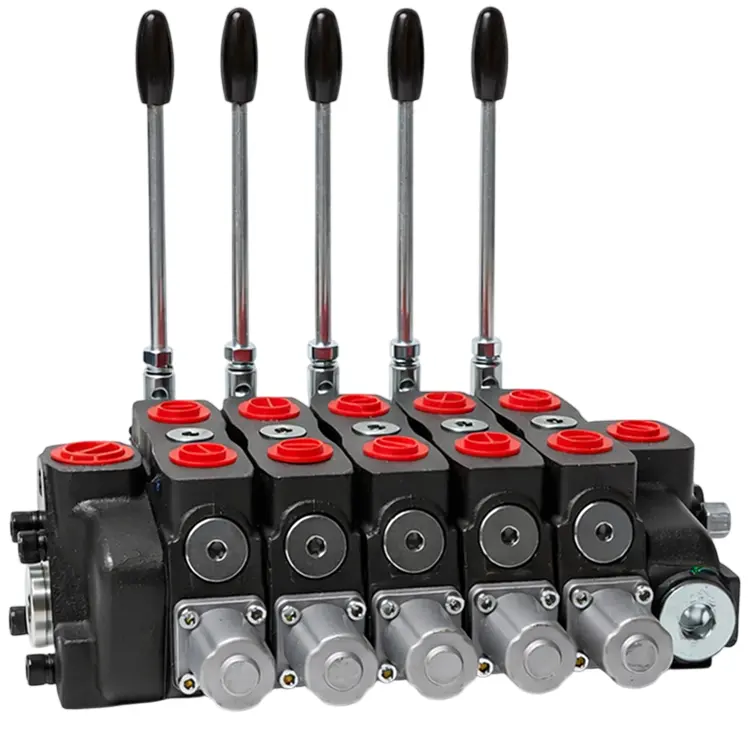

В дорожно-строительных машинах, манипуляторах, тракторах с навесным оборудованием, как правило, используется несколько исполнительных механизмов, для управления которыми требуется несколько ручных или электромагнитных гидрораспределителей. В этом случае удобно собрать в единый блок несколько секций с золотниками, такие устройства называют секционными гидрораспределителями. Другой вариант изготовления многозолотникового распределителя - расположить несколько золотников в едином корпусе, в котором выполнены все необходимые каналы, такой аппарат называют моноблочным гидрораспределителем.

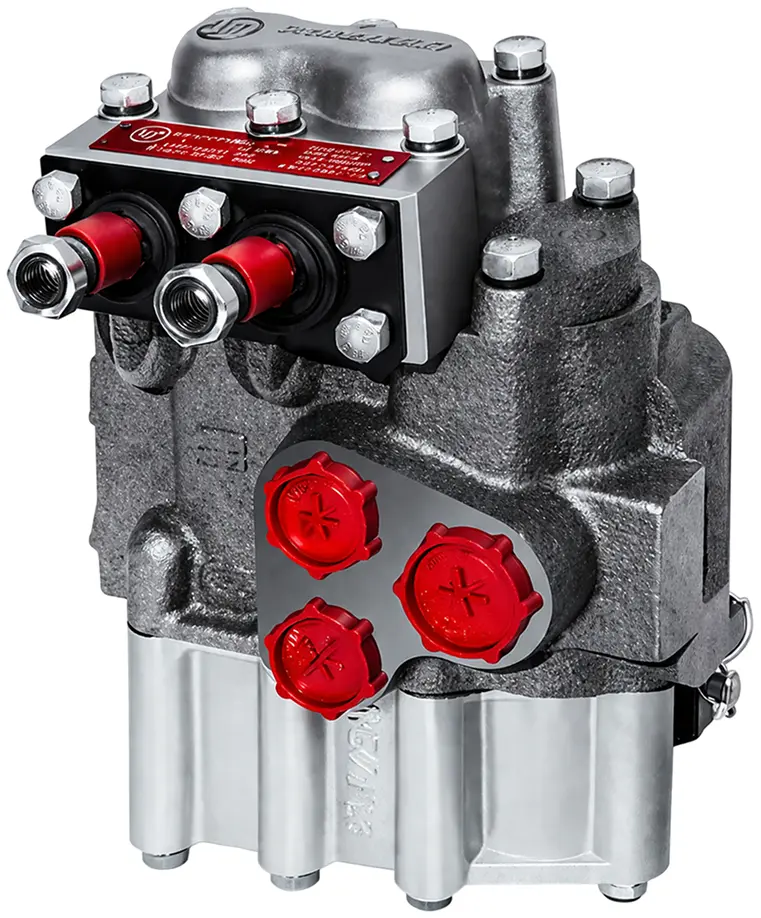

Тракторные гидрораспределители, как правило моноблочные, с несколькими золотниками, для управления навесным оборудованием.

Область применения гидрораспределителей

Распределители важнейший элемент гидропривода, без него практически невозможно нормально управлять гидроцилиндром. Распределители используют в гидравлических приводах:

• станков;
• прессов;
• прокатных станов;
• тракторов, мобильной, дорожно-строительной техники;
• грузоподъемных механизмов;
• самолетов.

Для того, чтобы купить гидрораспределитель, необходимо определиться с основными характеристиками:

• рабочим давлением;
• номинальным расходом;
• схемой гидрораспределителя (количество позиций, линий, необходимость разгрузки в нейтрали);
• диаметром условного прохода (ДУ);
• способом управления (ручной, электромагнитный гидрораспределитель);
• монтажным управлением (моноблочный, секционный гидрораспределитель, стыкового, трубного монтажа и т.д.).
