Гидравлические клапаны

Гидравлические клапаны - устройства способные изменять проходное сечение под воздействием потока. Клапаны позволяют оказывать влияние на характеристики потока жидкости, ограничивать и регулировать давление, не допускать движения жидкости в обратном направлении.

Виды гидравлических клапанов и их основные характеристики

В зависимости от назначения и принципа работы различают обратные, предохранительные, редукционные, предохранительные, тормозные клапаны. Управление потоком осуществляется с помощью дросселей, делителей, сумматоров, регуляторов потока.

По способу управления различают клапаны:

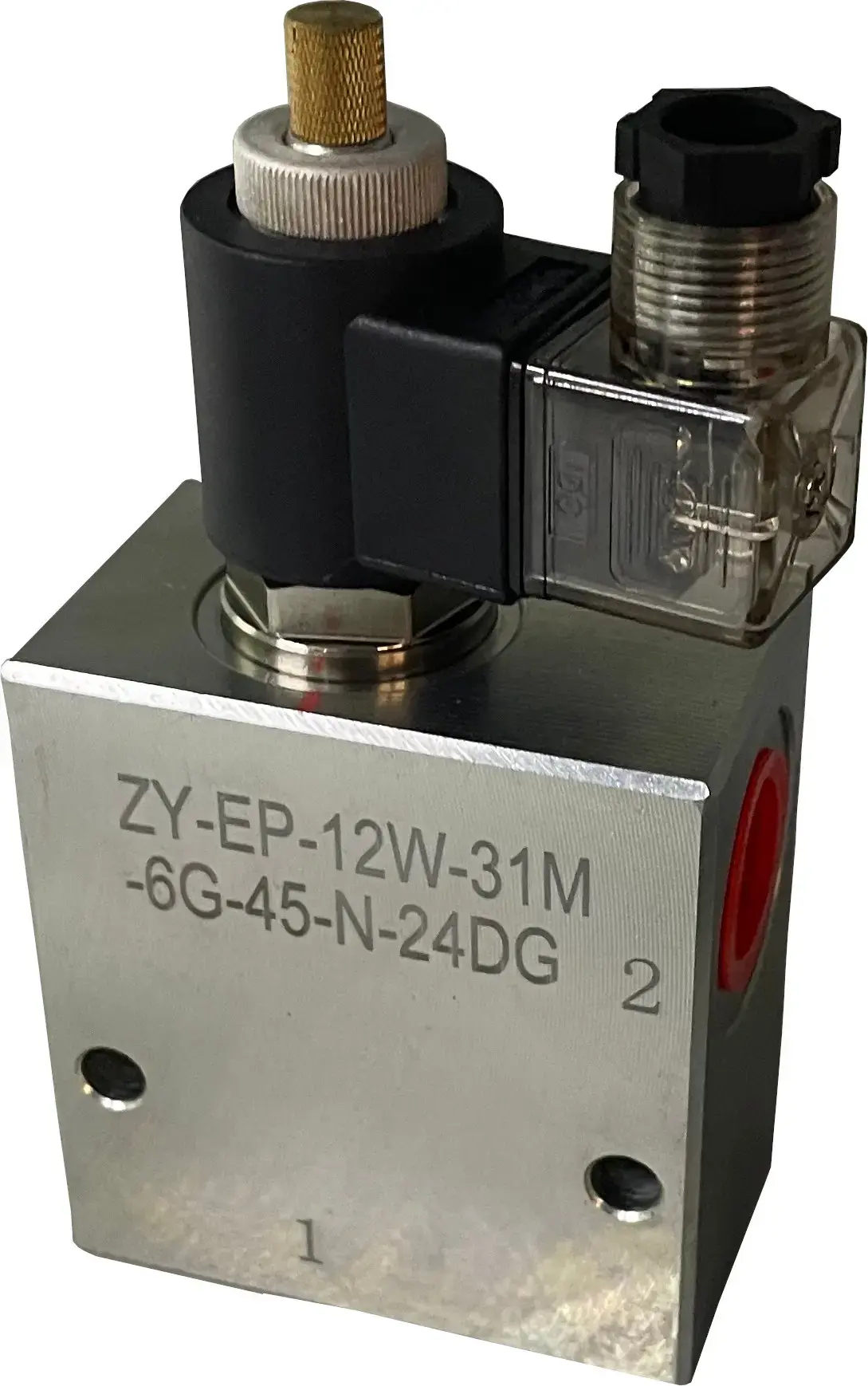

• с электроуправлением;
• с ручным управлением;
• с механическим управлением;
• с гидравлическим управлением;
• с пневматическим управлением.

Клапаны могут быть настраиваемыми или авторегулируемыми, т.е. поддерживающими какую-либо характеристику потока без предварительной настройки.

Подбор клапана - непростая задача, существует множество клапанов различных типов, с различными характеристиками и особенностями применения, гидравлические клапаны купить можно тогда, когда определено большинство основных характеристик:

• тип клапана (предохранительный, обратный, тормозной и тд);
• рабочее давление - это давление, при котором будут сохранятся заданные производителем характеристики, параметры надёжности;
• номинальные расход - количество жидкости, проносимое потоком в единицу времени;
• монтажное исполнение - способ соединения с каналами для подвода жидкости: трубный, стыковой, модульный;
• способ настройки (клапаны с электроуправлением, с ручным, гидравлическим управлением);
• тип рабочей жидкости и диапазон изменения ее температур.

Принцип работы и назначение клапанов

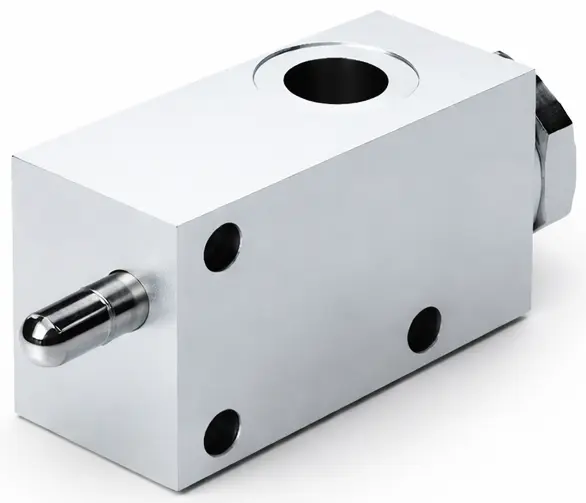

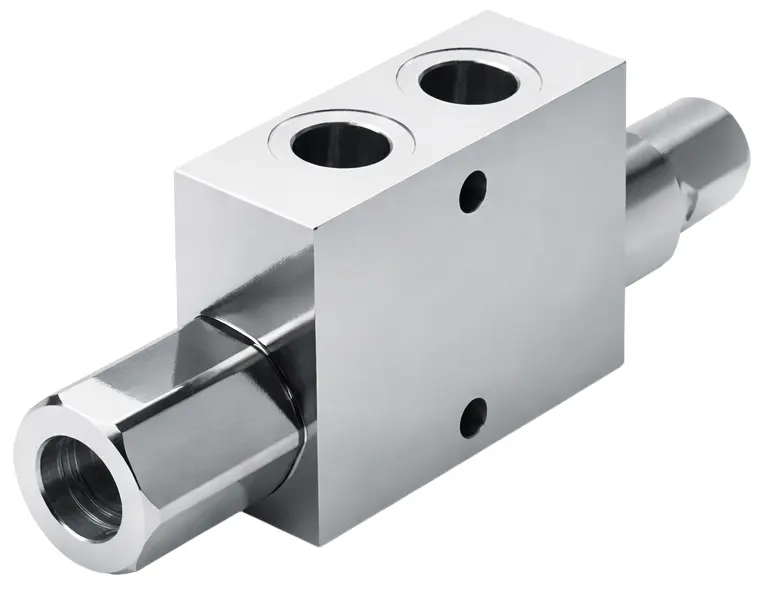

Клапаны обратные пропускают жидкость в прямом направлении и не допускают ее движения в противоположном направлении. Обычный обратный клапан является авторегулируемым, то есть его не нужно настраивать, главное - правильно установить. Управляемые обратные клапаны называют гидрозамками, они пропускают жидкость в одном направлении, а в противоположном - не пропускают до тех пор, пока не поступит управляющий сигнал на открытие.

Клапаны предохранительные ограничивают максимальное давление в системе, защищая гидроаппаратуру от чрезмерно высокого давления. При достижении давления настройки клапан открывается и сбрасывает часть жидкости на слив, предотвращая дальнейший рост давления.

Клапаны редукционные позволяют настраивать давление в отводимой от основной линии и поддерживать это давление на постоянном уровне.

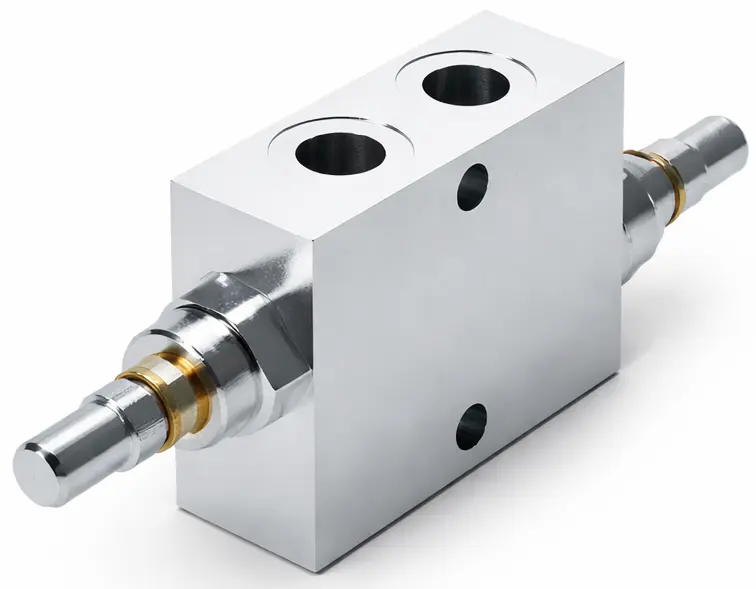

Клапаны тормозные позволяют исключить слишком быстрое движение исполнительных механизмов, в том случае, если действие нагрузки направлено в сторону движения механизма. Тормозные клапаны устанавливаются на выходе гидроцилиндров гурзоподъемных механизмов, гидромоторов лебедок, катков дорожно-строительной техники, мобильных машин. Использование клапана тормозного позволяет сделать скорость опускания груза постоянной за счет того, что степень открытия клапана зависит от давления управления, которое обратно пропорционально нагрузке.

Клапаны управления потоком обычно называют регуляторами, они позволяют настраивать расход на заданную величину и поддерживать его на постоянном уровне при изменении нагрузки.

Делители потока позволяют разделить один поток на два равных и поддерживать их соотношение, это необходимо для синхронизации движения гидроцилиндров.
